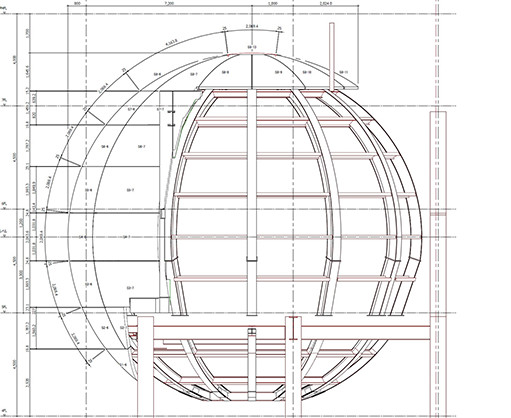

• 球体部 立面図



  球体部の立面図です。PCaカーテンウォールだけでなく
  鉄骨柱にもRが付いているのがわかります。

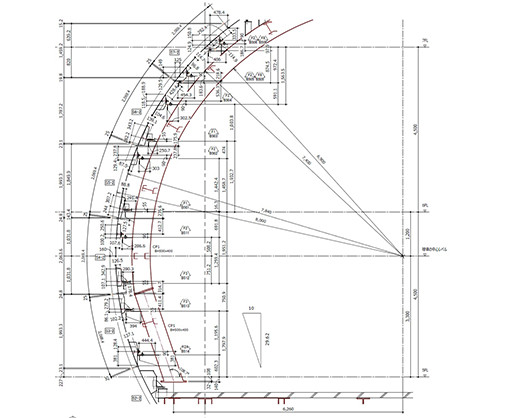

• 球体部 縦断面図



  球体部の縦断面図です。PCaカーテンウォールを鉄骨柱に取り付けるための
  ブラケットやPCaのファスナーアゴも複雑な形をしています。

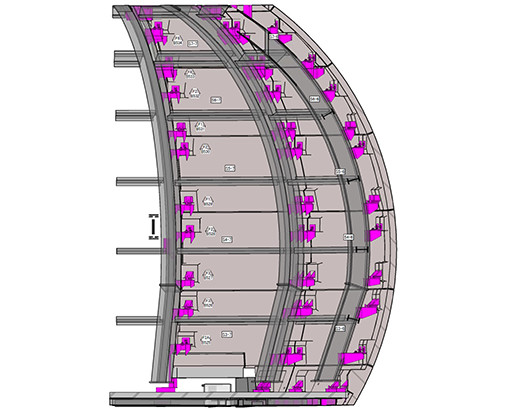

• 球体部 内観(3D)



  球体部の内側から見た3Dです。複雑な形のファスナーアゴやブラケットも
  3Dで見るとイメージがつきやすいと思います。
